SDNシリーズ

  • New
  • 単相
  • 50/60Hz
  • B種
  • F種
  • ROHS2
  • 静電シールド

スプリングロック式端子台単相乾式複巻変圧器。
棒端子で差し込むだけで配線完了。
NBSシリーズと取付の互換性がありますので、置き換え可能。

カタログダウンロード（PDF） PDFダウンロード
  • SDNシリーズ
  • SDNシリーズ
  • SDNシリーズ

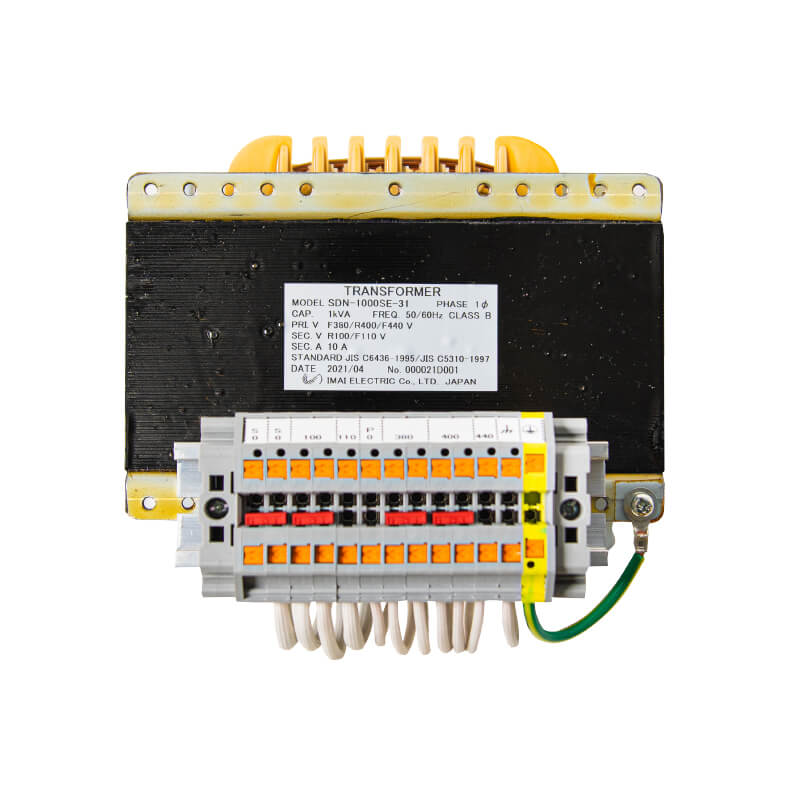

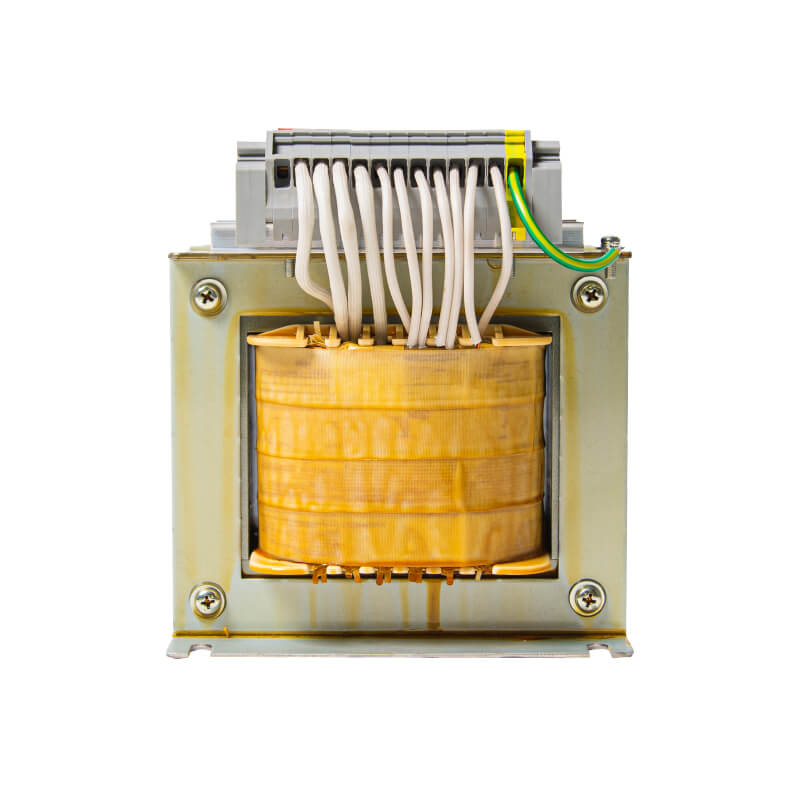

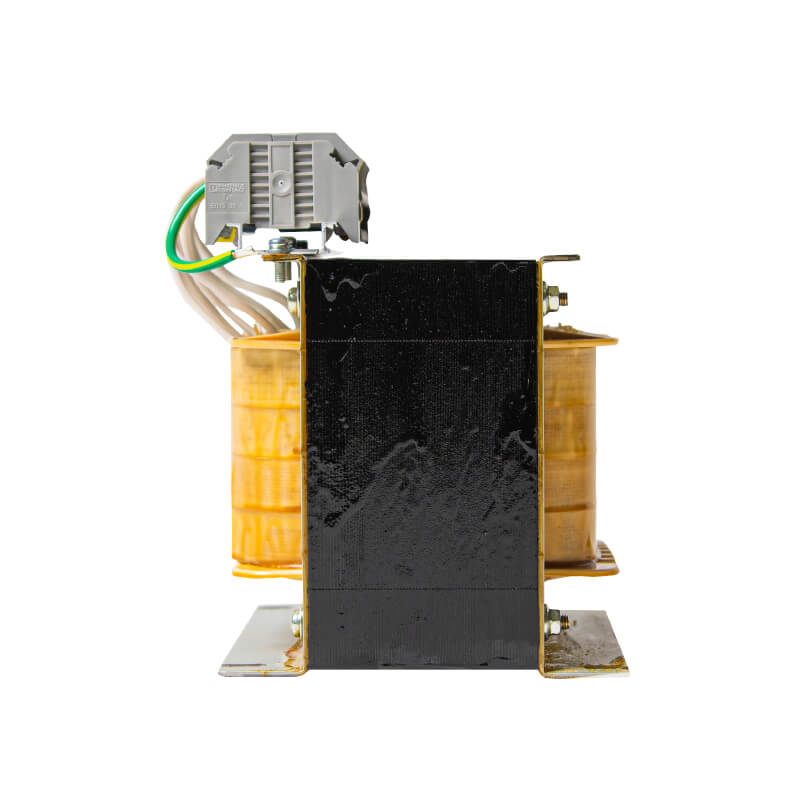

（画像をクリックすると拡大画像が表示されます）

単相乾式複巻変圧器（Dry-type Insulation 1Phase Transformer）

スプリングロック式端子台単相乾式複巻変圧器。
棒端子で差し込むだけで配線完了。容量50VA～1.5kVA

●NBSシリーズと取付の互換性あり。同じ取付で置き換え可能。
●配線は棒端子圧着して、端子台に差すだけで配線完了。
●従来必要であった、丸型端子圧着、ドライバーでの配線、検査時のトルクチェックが一切不要
●ドライバーを使用しないので、ねじ穴が潰れる心配も不要
●RoHS2対応品
●静電シールド標準装備
●フレームアース標準装備

※標準電圧以外のトランスも製作可能です。ご希望の際はお問い合わせください。

型式一覧

ご希望の電圧をクリックすると資料のダウンロードやお見積りのご依頼ができます。

電圧番号21
タップ電圧
一次：200/220V　二次：100/110V　
型式 容量（kVA） 資料ダウンロード 見積り依頼
SDN-50S-21 0.05 見積り
SDN-75S-21 0.075 見積り
SDN-100S-21 0.1 見積り
SDN-150S-21 0.15 見積り
SDN-200S-21 0.2 見積り
SDN-300S-21 0.3 見積り
SDN-500S-21 0.5 見積り
SDN-600S-21 0.6 見積り
SDN-750S-21 0.75 見積り
SDN-1000S-21 1 見積り
SDN-1500S-21 1.5 見積り
電圧番号22
タップ電圧
一次：200/220V　二次：200/220V　
型式 容量（kVA） 資料ダウンロード 見積り依頼
SDN-50S-22 0.05
準備中
 見積り
SDN-75S-22 0.075
準備中
 見積り
SDN-100S-22 0.1
準備中
 見積り
SDN-150S-22 0.15
準備中
 見積り
SDN-200S-22 0.2
準備中
 見積り
SDN-300S-22 0.3
準備中
 見積り
SDN-500S-22 0.5
準備中
 見積り
SDN-600S-22 0.6
準備中
 見積り
SDN-750S-22 0.75
準備中
 見積り
SDN-1000S-22 1
準備中
 見積り
SDN-1500S-22 1.5
準備中
 見積り
電圧番号24
タップ電圧
一次：200/220V　二次：400/440V　
型式 容量（kVA） 資料ダウンロード 見積り依頼
SDN-50S-24 0.05
準備中
 見積り
SDN-75S-24 0.075
準備中
 見積り
SDN-100S-24 0.1
準備中
 見積り
SDN-150S-24 0.15
準備中
 見積り
SDN-200S-24 0.2
準備中
 見積り
SDN-300S-24 0.3
準備中
 見積り
SDN-500S-24 0.5
準備中
 見積り
SDN-600S-24 0.6
準備中
 見積り
SDN-750S-24 0.75
準備中
 見積り
SDN-1000S-24 1
準備中
 見積り
SDN-1500S-24 1.5
準備中
 見積り
電圧番号31
タップ電圧
一次：380/400/440V　二次：100/110V　
型式 容量（kVA） 資料ダウンロード 見積り依頼
SDN-50S-31 0.05 見積り
SDN-75S-31 0.075 見積り
SDN-100S-31 0.1 見積り
SDN-150S-31 0.15 見積り
SDN-200S-31 0.2 見積り
SDN-300S-31 0.3 見積り
SDN-500S-31 0.5 見積り
SDN-600S-31 0.6 見積り
SDN-750S-31 0.75 見積り
SDN-1000S-31 1 見積り
SDN-1500S-31 1.5 見積り
電圧番号32
タップ電圧
一次：380/400/440V　二次：200/220V　
型式 容量（kVA） 資料ダウンロード 見積り依頼
SDN-50S-32 0.05
準備中
 見積り
SDN-75S-32 0.075
準備中
 見積り
SDN-100S-32 0.1
準備中
 見積り
SDN-150S-32 0.15
準備中
 見積り
SDN-200S-32 0.2
準備中
 見積り
SDN-300S-32 0.3
準備中
 見積り
SDN-500S-32 0.5
準備中
 見積り
SDN-600S-32 0.6
準備中
 見積り
SDN-750S-32 0.75
準備中
 見積り
SDN-1000S-32 1
準備中
 見積り
SDN-1500S-32 1.5
準備中
 見積り
電圧番号41
タップ電圧
一次：400/440V　二次：100/110V　
型式 容量（kVA） 資料ダウンロード 見積り依頼
SDN-50S-41 0.05 見積り
SDN-75S-41 0.075 見積り
SDN-100S-41 0.1 見積り
SDN-150S-41 0.15 見積り
SDN-600S-41 0.6 見積り
SDN-750S-41 0.75 見積り
SDN-1000S-41 1 見積り
SDN-1500S-41 1.5 見積り
SDN-300S-41 0.3 見積り
SDN-500S-41 0.5 見積り
SDN-200S-41 0.2 見積り
電圧番号42
タップ電圧
一次：400/440V　二次：200/220V　
型式 容量（kVA） 資料ダウンロード 見積り依頼
SDN-50S-42 0.05
準備中
 見積り
SDN-75S-42 0.075
準備中
 見積り
SDN-100S-42 0.1
準備中
 見積り
SDN-150S-42 0.15
準備中
 見積り
SDN-200S-42 0.2
準備中
 見積り
SDN-300S-42 0.3
準備中
 見積り
SDN-500S-42 0.5
準備中
 見積り
SDN-600S-42 0.6
準備中
 見積り
SDN-750S-42 0.75
準備中
 見積り
SDN-1000S-42 1
準備中
 見積り
SDN-1500S-42 1.5
準備中
 見積り
電圧番号51
タップ電圧
一次：400/420/440V　二次：100/110V　
型式 容量（kVA） 資料ダウンロード 見積り依頼
SDN-50S-51 0.05 見積り
SDN-75S-51 0.075 見積り
SDN-100S-51 0.1 見積り
SDN-150S-51 0.15 見積り
SDN-200S-51 0.2 見積り
SDN-300S-51 0.3 見積り
SDN-500S-51 0.5 見積り
SDN-600S-51 0.6 見積り
SDN-750S-51 0.75 見積り
SDN-1000S-51 1 見積り
SDN-1500S-51 1.5 見積り
電圧番号52
タップ電圧
一次：400/420/440V　二次：200/220V　
型式 容量（kVA） 資料ダウンロード 見積り依頼
SDN-50S-52 0.05
準備中
 見積り
SDN-75S-52 0.075
準備中
 見積り
SDN-100S-52 0.1
準備中
 見積り
SDN-150S-52 0.15
準備中
 見積り
SDN-200S-52 0.2
準備中
 見積り
SDN-300S-52 0.3
準備中
 見積り
SDN-500S-52 0.5
準備中
 見積り
SDN-600S-52 0.6
準備中
 見積り
SDN-750S-52 0.75
準備中
 見積り
SDN-1000S-52 1
準備中
 見積り
SDN-1500S-52 1.5
準備中
 見積り
電圧番号61
タップ電圧
一次：360/380/400V　二次：100/110V　
型式 容量（kVA） 資料ダウンロード 見積り依頼
SDN-50S-61 0.05 見積り
SDN-75S-61 0.075 見積り
SDN-100S-61 0.1 見積り
SDN-150S-61 0.15 見積り
SDN-200S-61 0.2 見積り
SDN-300S-61 0.3 見積り
SDN-500S-61 0.5 見積り
SDN-600S-61 0.6 見積り
SDN-750S-61 0.75 見積り
SDN-1000S-61 1 見積り
SDN-1500S-61 1.5 見積り
電圧番号62
タップ電圧
一次：360/380/400V　二次：200/220V　
型式 容量（kVA） 資料ダウンロード 見積り依頼
SDN-50S-62 0.05
準備中
 見積り
SDN-75S-62 0.075
準備中
 見積り
SDN-100S-62 0.1
準備中
 見積り
SDN-150S-62 0.15
準備中
 見積り
SDN-200S-62 0.2
準備中
 見積り
SDN-300S-62 0.3
準備中
 見積り
SDN-500S-62 0.5
準備中
 見積り
SDN-600S-62 0.6
準備中
 見積り
SDN-750S-62 0.75
準備中
 見積り
SDN-1000S-62 1
準備中
 見積り
SDN-1500S-62 1.5
準備中
 見積り
電圧番号71
タップ電圧
一次：420/440/460V　二次：100/110V　
型式 容量（kVA） 資料ダウンロード 見積り依頼
SDN-50S-71 0.05 見積り
SDN-75S-71 0.075 見積り
SDN-100S-71 0.1 見積り
SDN-150S-71 0.15 見積り
SDN-200S-71 0.2 見積り
SDN-300S-71 0.3 見積り
SDN-500S-71 0.5 見積り
SDN-600S-71 0.6 見積り
SDN-750S-71 0.75 見積り
SDN-1000S-71 1 見積り
SDN-1500S-71 1.5 見積り
電圧番号72
タップ電圧
一次：420/440/460V　二次：200/220V　
型式 容量（kVA） 資料ダウンロード 見積り依頼
SDN-50S-72 0.05
準備中
 見積り
SDN-75S-72 0.075
準備中
 見積り
SDN-100S-72 0.1
準備中
 見積り
SDN-150S-72 0.15
準備中
 見積り
SDN-200S-72 0.2
準備中
 見積り
SDN-300S-72 0.3
準備中
 見積り
SDN-500S-72 0.5
準備中
 見積り
SDN-600S-72 0.6
準備中
 見積り
SDN-750S-72 0.75
準備中
 見積り
SDN-1000S-72 1
準備中
 見積り
SDN-1500S-72 1.5
準備中
 見積り
電圧番号81
タップ電圧
一次：180/200/220V　二次：100/110V　
型式 容量（kVA） 資料ダウンロード 見積り依頼
SDN-50S-81 0.05 見積り
SDN-75S-81 0.075 見積り
SDN-100S-81 0.1 見積り
SDN-150S-81 0.15 見積り
SDN-200S-81 0.2 見積り
SDN-300S-81 0.3 見積り
SDN-500S-81 0.5 見積り
SDN-600S-81 0.6 見積り
SDN-750S-81 0.75 見積り
SDN-1000S-81 1 見積り
SDN-1500S-81 1.5 見積り
電圧番号91
タップ電圧
一次：440/460/480V　二次：100/110V　
型式 容量（kVA） 資料ダウンロード 見積り依頼
SDN-50S-91 0.05
準備中
 見積り
SDN-75S-91 0.075
準備中
 見積り
SDN-100S-91 0.1
準備中
 見積り
SDN-150S-91 0.15
準備中
 見積り
SDN-200S-91 0.2
準備中
 見積り
SDN-300S-91 0.3
準備中
 見積り
SDN-500S-91 0.5
準備中
 見積り
SDN-600S-91 0.6
準備中
 見積り
SDN-750S-91 0.75
準備中
 見積り
SDN-1000S-91 1
準備中
 見積り
SDN-1500-91 1.5
準備中
 見積り
電圧番号92
タップ電圧
一次：440/460/480V　二次：200/220V　
型式 容量（kVA） 資料ダウンロード 見積り依頼
SDN-50S-92 0.05
準備中
 見積り
SDN-75S-92 0.075
準備中
 見積り
SDN-100S-92 0.1
準備中
 見積り
SDN-150S-92 0.15
準備中
 見積り
SDN-200S-92 0.2
準備中
 見積り
SDN-300S-92 0.3
準備中
 見積り
SDN-500S-92 0.5
準備中
 見積り
SDN-600S-92 0.6
準備中
 見積り
SDN-750S-92 0.75
準備中
 見積り
SDN-1000S-92 1
準備中
 見積り
SDN-1500S-92 1.5
準備中
 見積り
