KTVシリーズ
KOUTEIモデル第三弾、逆V乾式複巻アモルファス変圧器
環境に優しい、省エネタイプの次世代型変圧器です。
（画像をクリックすると拡大画像が表示されます）
特徴

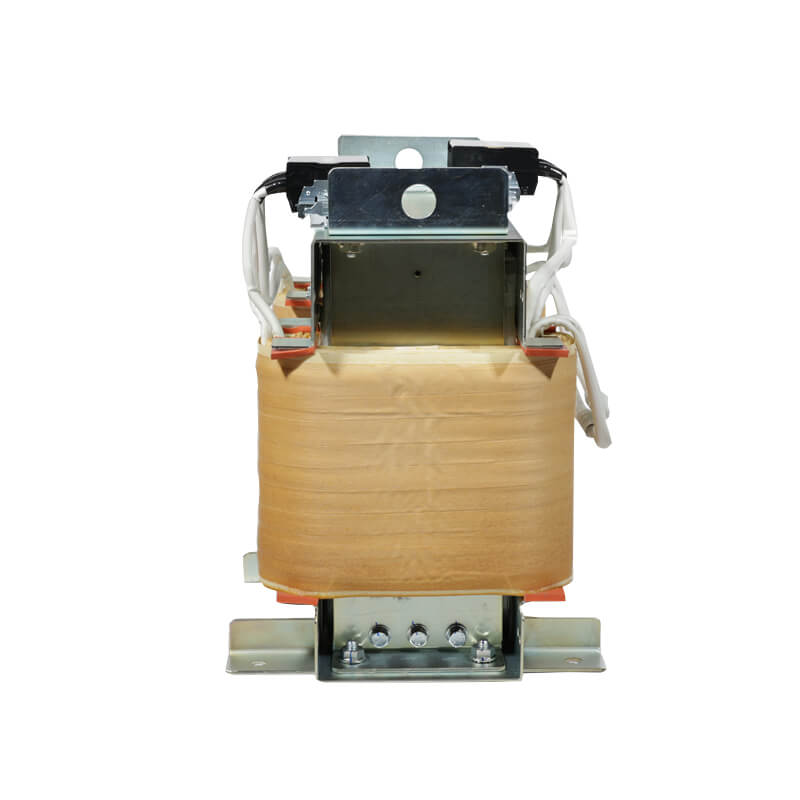

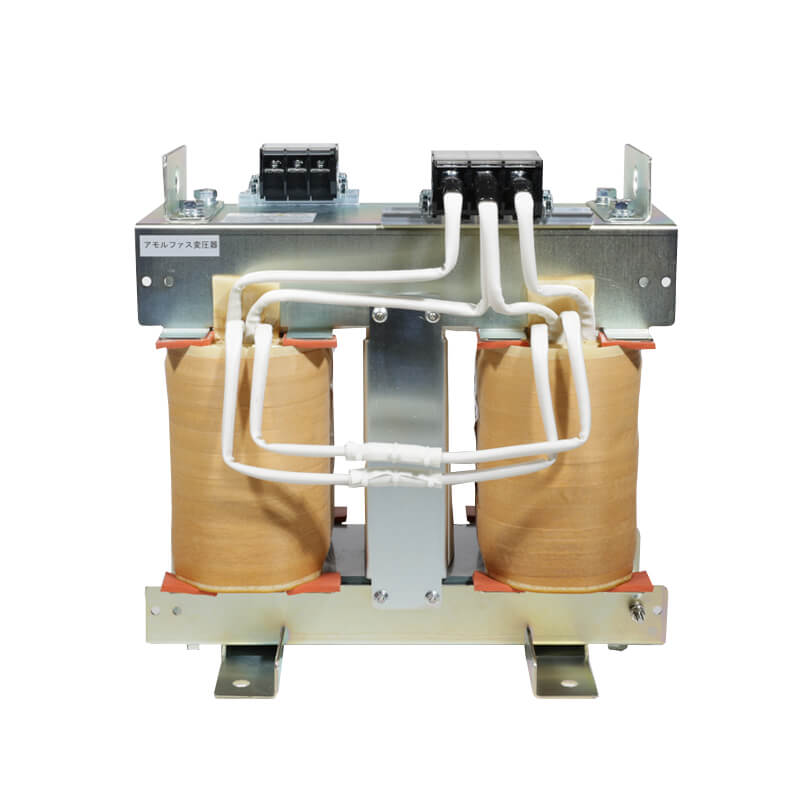

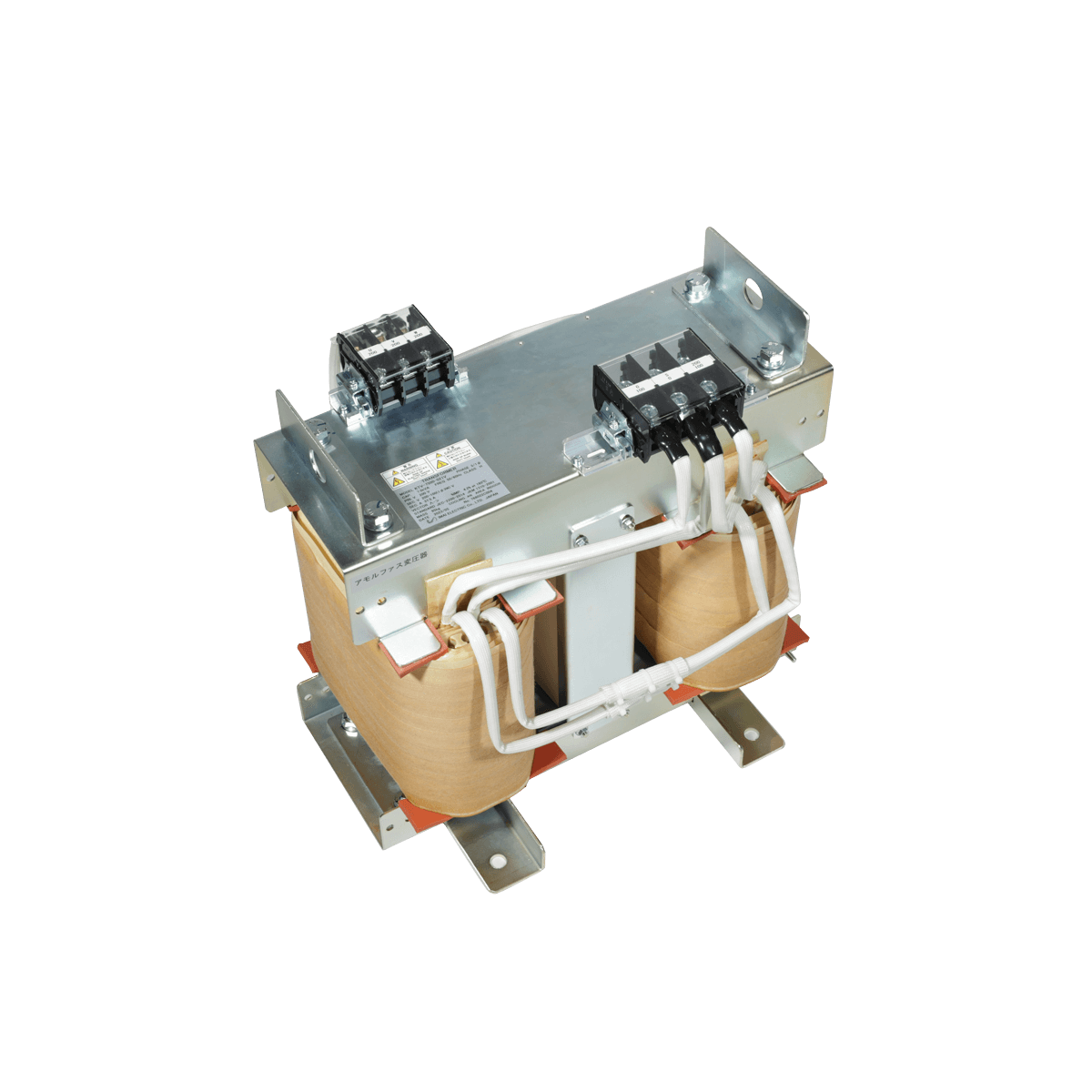

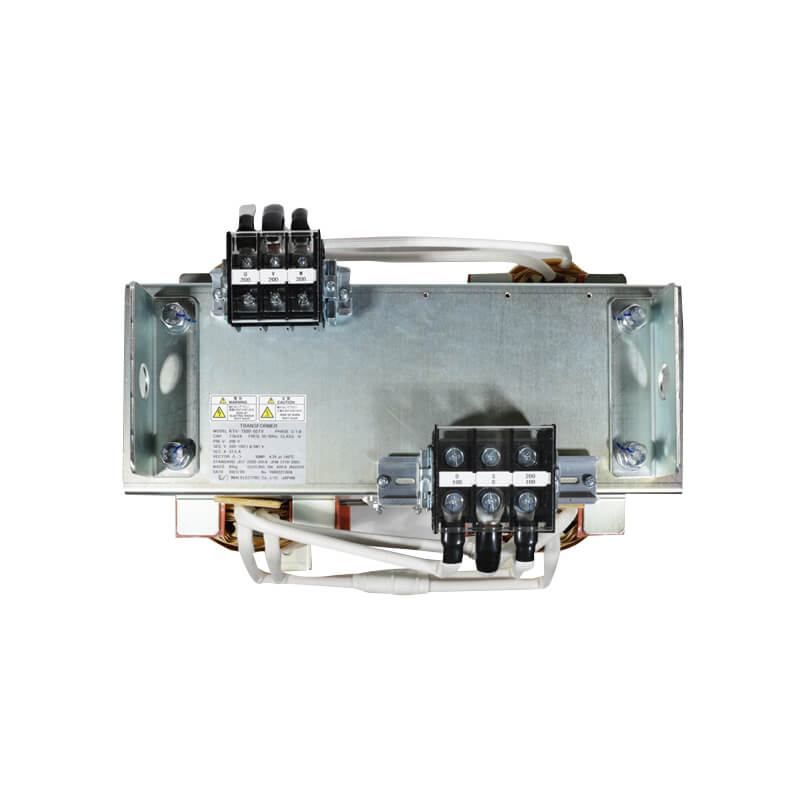

逆V乾式複巻アモルファス変圧器（Dry-type Insulation V Amorphous metal Transformer）
入力が三相で出力が単相1回路の変圧器です。
●三相入力から単相出力を行う絶縁トランス
●従来の逆V変圧器と比較して、高効率且つ、低損失を実現可能です。
●低負荷時でも高効率を維持し、無負荷時のロスを大幅に省くことができます。
●RoHS2対応品
●フレームアース標準装備
※標準電圧以外のトランスも製作可能です。ご希望の際はお問い合わせください。
※一次側三相電源の電流バランスがU:V:W=1:2:1となります。
型式一覧
ご希望の電圧をクリックすると資料のダウンロードやお見積りのご依頼ができます。
電圧番号 2010
タップ電圧
一次：200V 二次：100V
| 型式 | 容量（kVA） | 資料ダウンロード | 見積り依頼 |
|---|---|---|---|
| KTV-5000-2010 | 5 | 見積り | |
| KTV-7500-2010 | 7.5 | 見積り | |
| KTV-010-2010 | 10 | 見積り | |
| KTV-015-2010 | 15 | 見積り | |
| KTV-020-2010 | 20 | 見積り | |
| KTV-030-2010 | 30 | 見積り | |
| KTV-040-2010 | 40 | 見積り | |
| KTV-050-2010 | 50 | 見積り |
電圧番号201V
タップ電圧
一次：200V 二次：200-100V（1Φ3W）
| 型式 | 容量（kVA） | 資料ダウンロード | 見積り依頼 |
|---|---|---|---|
| KTV-5000-201V | 5 | 見積り | |
| KTV-7500-201V | 7.5 | 見積り | |
| KTV-010-201V | 10 | 見積り | |
| KTV-015-201V | 15 | 見積り | |
| KTV-020-201V | 20 | 見積り | |
| KTV-030-201V | 30 | 見積り | |
| KTV-040-201V | 40 | 見積り | |
| KTV-050-201V | 50 | 見積り |
電圧番号211W
タップ電圧
一次：210V 二次：210-105V（1Φ3W）
| 型式 | 容量（kVA） | 資料ダウンロード | 見積り依頼 |
|---|---|---|---|
| KTV-5000-211W | 5 | 見積り | |
| KTV-7500-211W | 7.5 | 見積り | |
| KTV-010-211W | 10 | 見積り | |
| KTV-015-211W | 15 | 見積り | |
| KTV-020-211W | 20 | 見積り | |
| KTV-030-211W | 30 | 見積り | |
| KTV-040-211W | 40 | 見積り | |
| KTV-050-211W | 50 | 見積り |
電圧番号 0510
タップ電圧
一次：400/420/440V 二次：100V
| 型式 | 容量（kVA） | 資料ダウンロード | 見積り依頼 |
|---|---|---|---|
| KTV-5000-0510 | 5 | 見積り | |
| KTV-7500-0510 | 7.5 | 見積り | |
| KTV-010-0510 | 10 | 見積り | |
| KTV-015-0510 | 15 | 見積り | |
| KTV-020-0510 | 20 | 見積り | |
| KTV-030-0510 | 30 | 見積り | |
| KTV-040-0510 | 40 | 見積り | |
| KTV-050-0510 | 50 | 見積り |
電圧番号051V
タップ電圧
一次：400/420/440V 二次：200-100V（1Φ3W）
| 型式 | 容量（kVA） | 資料ダウンロード | 見積り依頼 |
|---|---|---|---|
| KTV-5000-051V | 5 | 見積り | |
| KTV-7500-051V | 7.5 | 見積り | |
| KTV-010-051V | 10 | 見積り | |
| KTV-015-051V | 15 | 見積り | |
| KTV-020-051V | 20 | 見積り | |
| KTV-030-051V | 30 | 見積り | |
| KTV-040-051V | 40 | 見積り | |
| KTV-050-051V | 50 | 見積り |
電圧番号051W
タップ電圧
一次：400/420/440V 二次：210-105V（1Φ3W）
| 型式 | 容量（kVA） | 資料ダウンロード | 見積り依頼 |
|---|---|---|---|
| KTV-5000-051W | 5 | 見積り | |
| KTV-7500-051W | 7.5 | 見積り | |
| KTV-010-051W | 10 | 見積り | |
| KTV-015-051W | 15 | 見積り | |
| KTV-020-051W | 20 | 見積り | |
| KTV-030-051W | 30 | 見積り | |
| KTV-040-051W | 40 | 見積り | |
| KTV-050-051W | 50 | 見積り |
